​含铼结晶母液萃取提铼工艺研究

含铼结晶母液萃取提铼工艺研究

摘 要 ：研究了酸化转型 + N235 萃取工艺从含铼结晶母液中提取铼的试验，结果表明，结晶母液稀释至含 铼 470mg/L，溶液酸度 150g/L，萃取相比 20∶1，反应温度 25℃，反应时间 10min，铼萃取率可达 98% 以上。 关键词 ：萃取工艺 ；含铼结晶母液 ；酸化转型 ；稀释 ；N235 ；萃取率

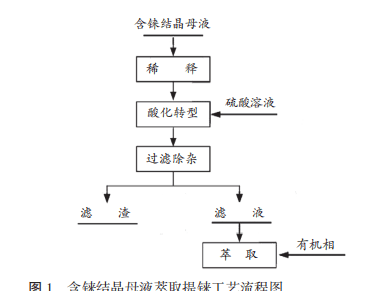

韶关运田金属专业铼酸铵生产线以铜冶炼制酸烟气经 淋洗、富集除砷后产生的含铼还原终液为原料，采 用萃取——结晶法［1］生产铼酸铵［2］产品。产品生 产过程，在结晶工序产出一股含铼工艺废液（以下 简称结晶母液），铼浓度约为 2~4g/L，因杂质元素 含量高且夹带有机相，无法返回系统回收利用，造 成铼金属流失。 因此，本文结合贵冶铼酸铵生产线现有生产工 艺，对结晶母液进行转型——净化后萃取提铼实验 研究，确定工艺条件，使结晶母液得到有效转型、 净化，实现铼的回收利用。 2 试验原料处理流程及试验原理 2.1 试验原料及处理流程 试验原料及典型化学成分见表 1，处理流程如 图 1 所示。 表 1 结晶母液典型化学成分      g/L 元素 Re Mo Fe As pH 含量 2.4 0.49 0.15 0.45 8.7 2.2 试验原理 采用 N235 为萃取剂、仲辛醇为调节剂、煤油为 稀释剂配制的有机相，从硫酸体系中萃取铼。 （1）通过在结晶母液中添加硫酸，控制一定的 铼浓度，使溶液中铼酸铵转型为铼酸，转型过程的 化学反应主要有 ： 2NH4ReO4+H2SO4=(NH4)2SO4+2HReO4

结论 （1）结晶母液萃取提铼最佳工艺参数为 ：结晶 母液稀释至含铼 470mg/L，调节溶液酸度至 150g/L， 过滤除去固体微粒及残存有机相，滤液采用有机相 进行萃取，萃取相比 20∶1, 反应温度常温，反应时 间 10min ； （2）结晶母液经稀释、酸化转型、过滤除杂处 理后，采用有机相萃取，铼萃取率可达 98% 以上 ； （3）此工艺实现了结晶母液中铼的回收利用， 流程简单，铼收率高。
