粗碲粉加压氧化浸出工艺研究

摘 要：针对上游工序发生改变，研究了采用加压氧化浸出工艺处理粗碲粉。采用单因素试验考察了液固比、游离碱度、反应压力、反应温度、反应时间对浸出效果的影响，确定最佳工艺条件为：液固比10，游离碱浓度40g/L，反应压力0.8MPa，反应温度75℃，氧化时间2h。试验结果表明碲的浸出率可达95.45％，金银富集在20倍以上。

关键词：粗碲粉；加压；氧化浸出；亚碲酸钠；金银富集

1 引言

碲是现代工业和高科技产业不可缺少的材料之一，被称为“现代工业、国防与尖端技术的维生素”，广泛应用于化工、冶金、医药、玻璃陶瓷、电子电器、国防、能源等领域。工业生产的碲主要来源于铜电解精炼过程产出的阳极泥，通常含碲量为1%~10%，绝大多数以Ag2Te、Cu2Te、Au2Te 等形式存在。由于阳极泥的碲含量不高，一般采用纯碱焙烧、硫酸化焙烧、氯化法、碱性高压浸出等方法进行分离富集，富集后的碲以粗制二氧化碲、粗碲粉等形式进入到碲精炼工序，通过电解精炼法、真空蒸馏法、区域熔炼法等工艺生产精碲。

2 试验原料及方法

2.1 试验原料

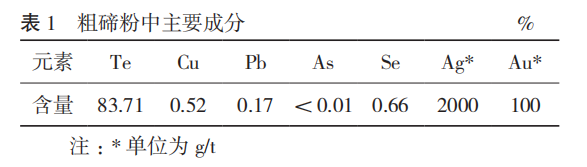

试验所用原料为贵冶产出的粗碲粉，其成分见表1。

2.2 工艺原理和流程

粗碲粉中主要成分为碲、铜、铅、硒，其中碲主要以单质的形态存在，同时有少量的四价碲。在氧化过程中，单质碲在碱性加压浸出条件下被氧化，以TeO3 2- 的形态进入液相。同时亚碲酸钠会出现过氧化现象，生成碲酸钠进入渣相中，影响浸出效果。主要反应方程式如下：

碲浸出液中的亚碲酸钠经硫酸中和得到中和渣，其主要成分为二氧化碲。硒等杂质元素以硒酸盐的形式残留于液相，实现碲和杂质元素的分离。主要反应方程式如下 ：

试验工艺流程图见图 1 所示。

3 试验结果与讨论

试验采用单因素考察方式确定最佳条件，试验过程只对碲元素进行分析。每次取500g 粗碲粉进行浸碲试验，分别考察液固比、游离碱度、反应压力、反应温度、反应时间对碲浸出效果的影响。

3.1 液固比对碲浸出率的影响

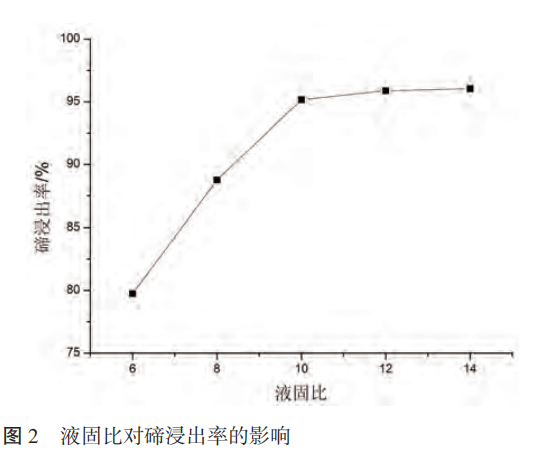

控制试验条件：游离碱浓度40g/L，反应压力0.8MPa，反应温度75℃，氧化时间2h。改变液固比，考察液固比对碲浸出率的影响。试验结果如图2所示。

3.2 游离碱浓度对碲浸出效果的影响

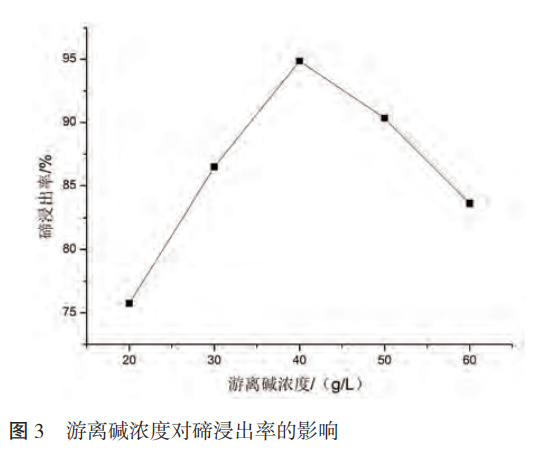

控制试验条件：液固比10，反应压力0.8MPa，反应温度75℃，氧化时间 2h。改变游离碱浓度，考察游离碱浓度对浸出效果的影响。试验结果如图3所示。

3.3 反应压力对碲浸出效果的影响

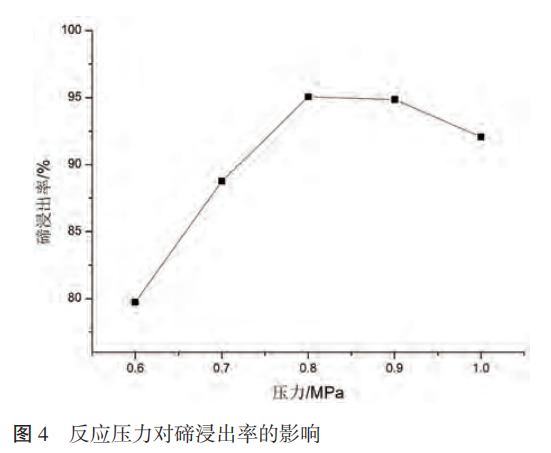

控制试验条件：液固比10，游离碱浓度40g/L，反应温度75℃，氧化时间 2h。改变压力，考察压力对浸出效果的影响。试验结果如图4所示。

3.4 反应温度对碲浸出效果的影响

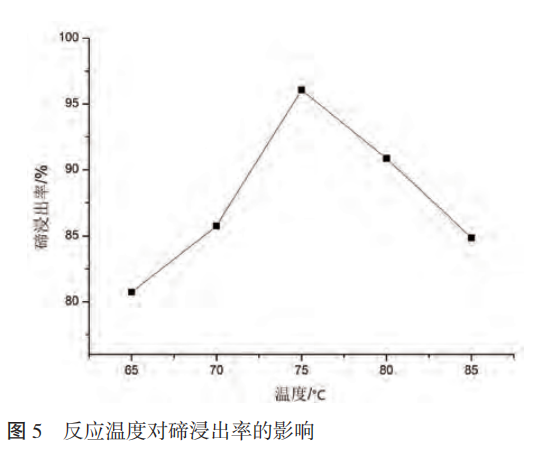

控制试验条件：液固比10，游离碱浓度40g/L，反应压力0.8MPa，氧化时间2h。改变反应温度，考察温度对浸出效果的影响。试验结果如图5所示。

3.5 反应时间对碲浸出效果的影响

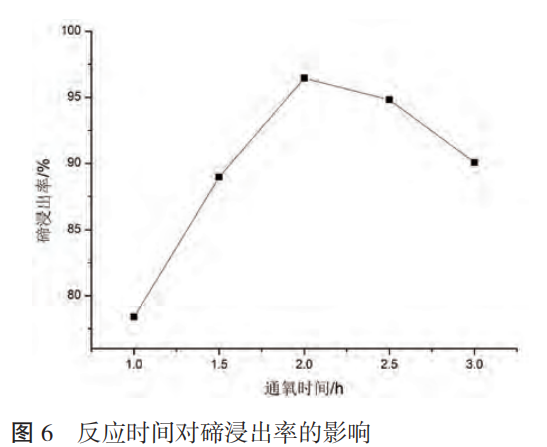

控制试验条件：液固比10，游离碱浓度40g/L，反应压力0.8MPa，反应温度75℃。改变反应时间，考察氧化时间对浸出效果的影响。试验结果如图6所示。

3.6 分析及讨论

根据小型试验可以确定工艺技术条件：液固比10，游离碱浓度40g/L，压力0.8MPa，反应温度75℃，氧化时间2h。最佳条件下碲浸出率为95.45%。粗碲粉经过加压浸出之后，浸出渣金、银含量可富集20倍以上，可以送贵金属生产车间进行回收。

4 结束语

试验结果表明，在碱性体系中，采用压浸处理回收碲的新工艺，在适宜的工艺条件下碲的浸出率在95% 以上，通过中和回收碲，其二氧化碲的品位在70%以上，可以作为生产4N精碲的优质原料。浸出渣中的金、银进一步得到了富集，有利于综合回收。

注：本文来源【网络】，非运田金属公司观点，版权归出处所有，如有侵权请联系删除。发布此文章的目的在于传递更多行业信息，仅供参考，不代表本平台对其观点和内容负责。本文不构成任何投资建议，据此投资，风险自负。
